Entenda como o diodo retificador atua em um circuito elétrico, controlando a corrente e convertendo tensão alternada em contínua.
- O diodo retificador conduz corrente em apenas um sentido, bloqueando o fluxo inverso.
- Ele transforma tensão alternada (CA) em tensão contínua (CC), etapa essencial em fontes de alimentação.
- Sua atuação depende da polarização direta ou reversa aplicada sobre a junção PN do componente.
Resumo preparado pela redação.
Todo circuito que precisa transformar a energia que chega da rede elétrica em corrente utilizável por um equipamento eletrônico depende de um componente pequeno, discreto, mas absolutamente decisivo para o funcionamento correto de todo o conjunto instalado.
Esse componente é o diodo retificador, responsável por permitir que a corrente elétrica flua em um único sentido dentro do circuito, impedindo qualquer retorno indesejado que possa comprometer o restante da montagem eletrônica projetada.
Neste conteúdo, explico de forma direta como o diodo retificador funciona na prática, o que acontece durante os semiciclos da tensão alternada e por que esse componente é indispensável em fontes de alimentação e conversores de energia.
O que é um diodo retificador?
O diodo retificador é um componente semicondutor formado por uma junção PN, projetado especificamente para conduzir corrente elétrica em apenas uma direção, bloqueando o fluxo no sentido contrário sempre que a tensão se inverte.
Essa junção nasce da união entre um material tipo P, rico em lacunas, e um material tipo N, rico em elétrons livres, geralmente à base de silício, formando toda a estrutura interna responsável pela condução do componente.
Quando a tensão aplicada favorece o deslocamento de elétrons através da junção, o diodo retificador conduz normalmente, permitindo a passagem da corrente elétrica com uma queda de tensão relativamente baixa sobre seus terminais.
Já quando a tensão se inverte, a junção bloqueia essa passagem quase por completo, funcionando como uma espécie de válvula unidirecional dentro do circuito elétrico onde o componente foi instalado pelo projetista, protegendo o restante da montagem.
Como funciona o diodo retificador em um circuito elétrico?
O funcionamento do diodo retificador está diretamente ligado ao conceito de polarização, que define se o componente vai conduzir ou bloquear a corrente elétrica em cada instante específico do ciclo alternado que chega até ele.
Na polarização direta, o terminal positivo da fonte se conecta ao lado P e o terminal negativo ao lado N, reduzindo a barreira de potencial da junção e facilitando bastante o deslocamento das cargas internas do material.
Isso permite a movimentação livre de portadores de carga através do diodo retificador, gerando um fluxo contínuo de corrente elétrica exatamente no sentido desejado pelo projeto original do circuito montado, com baixa perda de energia.
Na polarização reversa, a situação se inverte por completo e a barreira de potencial aumenta consideravelmente, impedindo praticamente toda a passagem de corrente pelo componente instalado no circuito elétrico avaliado pelo técnico responsável.
O papel dos semiciclos da corrente alternada
Uma tensão alternada varia constantemente entre valores positivos e negativos ao longo do tempo, formando o que chamamos de semiciclo positivo e semiciclo negativo dentro de cada período completo da onda senoidal analisada.
Durante o semiciclo positivo, o diodo retificador entra em condução e deixa a corrente passar livremente em direção à carga conectada ao circuito, praticamente sem oferecer resistência significativa ao fluxo elétrico que atravessa o componente naquele instante.
Durante o semiciclo negativo, a polaridade se inverte e o diodo retificador entra em bloqueio, interrompendo quase por completo a passagem da corrente elétrica naquele intervalo específico do ciclo alternado observado no comportamento da rede elétrica.
O resultado prático é uma corrente pulsante, que sai da forma senoidal original e passa a fluir sempre no mesmo sentido, ainda que de maneira irregular, antes de qualquer etapa de filtragem posterior no circuito de saída da fonte.
Retificação de meia onda e onda completa
Existem dois formatos principais de circuito retificador, cada um com aplicações, custos e níveis de eficiência bem distintos dentro dos projetos eletrônicos desenvolvidos no dia a dia da indústria nacional atual e da engenharia de manutenção.

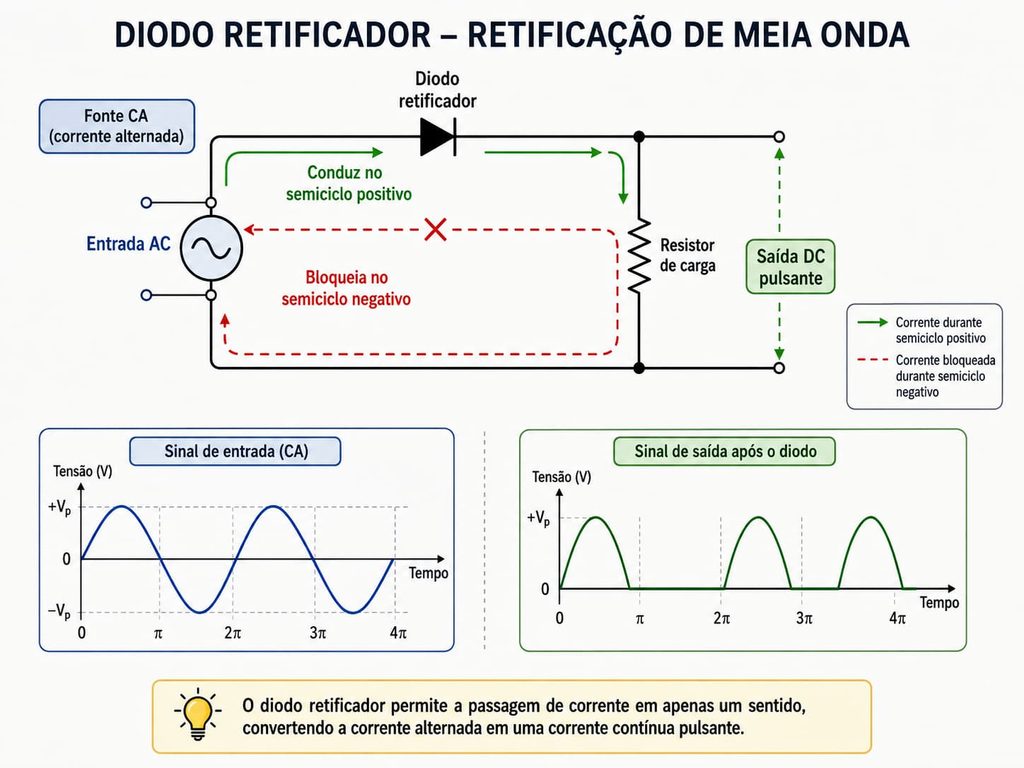

Na retificação de meia onda, um único diodo retificador é utilizado e apenas um dos semiciclos da tensão alternada acaba sendo aproveitado pelo circuito, o que reduz bastante a eficiência do sistema montado e limita sua aplicação a cargas menores.
Já na retificação de onda completa, um conjunto de diodos, normalmente organizados em formato de ponte, aproveita os dois semiciclos da tensão, gerando uma saída bem mais estável e constante para a carga final conectada ao sistema.
Segundo a Electronics Tutorials, a ponte retificadora de onda completa é hoje a configuração mais usada em fontes comerciais, por oferecer melhor aproveitamento de energia e menor ondulação na saída.
Por que o diodo retificador é essencial em fontes de alimentação?
Praticamente todo equipamento eletrônico depende de corrente contínua para funcionar corretamente, mesmo quando é alimentado diretamente pela rede elétrica em corrente alternada convencional de 60 hertz encontrada nas residências e indústrias do país.
É justamente aí que o diodo retificador se torna peça central de qualquer projeto, atuando logo na entrada da fonte de alimentação para converter a corrente alternada em corrente contínua pulsante e utilizável pelos demais estágios do circuito.
Depois da etapa de retificação, filtros capacitivos suavizam essa corrente pulsante, entregando uma tensão contínua mais estável para alimentar os demais circuitos internos do equipamento eletrônico avaliado ao longo do projeto.
Sem essa etapa de retificação bem executada, componentes sensíveis como microcontroladores e circuitos integrados simplesmente não teriam a alimentação elétrica correta para operar com segurança adequada durante todo o ciclo de uso.
Tipos de diodos usados em circuitos retificadores
Nem todo diodo retificador é igual, e a escolha do modelo certo depende diretamente da corrente exigida pela carga, da tensão reversa suportada e da frequência de operação de cada circuito montado no projeto avaliado pelo engenheiro responsável.
Diodos de silício de uso geral atendem muito bem aplicações de baixa e média potência, sendo os mais comuns em fontes lineares, carregadores simples e diversos equipamentos domésticos do dia a dia das pessoas e das empresas.
Já em aplicações de maior exigência, como retificação de alta frequência ou de alta corrente, entram em cena tiristores e módulos semicondutores muito mais robustos, especializados e resistentes ao desgaste operacional constante.
A Megadef trabalha desde 2002 com componentes eletrônicos passivos e ativos, atuando com semicondutores voltados a projetos de retificação, conversão de energia e controle de potência para a indústria.
Entre os itens do nosso catálogo de produtos estão tiristores da marca Semikron, componente da mesma família técnica dos diodos retificadores e amplamente aplicado em sistemas industriais de maior potência.
Como escolher o diodo retificador correto para um projeto
- Verificar a corrente máxima direta que o circuito vai exigir do componente escolhido para a montagem.
- Conferir a tensão reversa de pico que o diodo retificador precisa suportar com segurança total.
- Avaliar a frequência de operação do circuito, principalmente em fontes chaveadas mais modernas.
- Considerar a dissipação térmica e a real necessidade de um dissipador de calor adequado ao uso.
Diodo retificador: cuidados na hora de aplicar em um circuito
Um erro comum em projetos iniciantes é ignorar a tensão reversa máxima suportada pelo diodo retificador, o que pode levar à queima precoce do componente ainda na fase inicial de testes do circuito recém-montado pela equipe.
Outro ponto de atenção é o dimensionamento térmico, já que diodos submetidos a correntes elevadas geram calor considerável e podem exigir dissipadores adequados para não comprometer todo o circuito montado ao longo do tempo de uso.
Também é fundamental observar a polaridade correta na montagem, porque a simples inversão do componente compromete todo o funcionamento esperado do circuito retificador que foi cuidadosamente projetado pela equipe técnica.
Contar com fornecedores que ofereçam componentes originais e com procedência garantida reduz falhas em campo e aumenta consideravelmente a vida útil do projeto eletrônico entregue ao cliente final da linha de produção industrial.
Diodo retificador em ação: do sinal alternado à corrente contínua
Ao longo deste conteúdo, mostrei como o diodo retificador consegue conduzir corrente em apenas um sentido graças à sua junção PN e à forma de polarização aplicada sobre os seus terminais internos ativos durante o funcionamento.
Vimos também como os semiciclos positivo e negativo da tensão alternada definem os exatos momentos de condução e bloqueio dentro de qualquer circuito retificador que esteja em pleno funcionamento ativo dentro do sistema.
Entender esse funcionamento ajuda a projetar fontes mais eficientes e a escolher o componente certo para cada nível de corrente e tensão exigido pela aplicação eletrônica que está sendo desenvolvida hoje pela equipe de engenharia.
Se você busca diodos retificadores, tiristores e demais semicondutores com procedência garantida, fale com a nossa equipe e receba uma cotação personalizada para o seu próximo projeto elétrico.
Diodo retificador: perguntas que os leitores mais fazem
O que faz um diodo retificador em um circuito? Ele permite a passagem de corrente elétrica em apenas um sentido, convertendo tensão alternada em corrente contínua pulsante para a carga conectada.
Qual a diferença entre diodo retificador e diodo comum? O retificador é otimizado para correntes mais altas e uso em fontes, enquanto diodos de sinal lidam apenas com correntes muito baixas.
Por que o diodo retificador esquenta durante o uso? O aquecimento vem da queda de tensão direta somada à corrente que passa pelo componente durante toda a etapa de condução.
Quantos diodos são usados em uma ponte retificadora? Uma ponte retificadora completa utiliza quatro diodos, aproveitando os dois semiciclos da tensão alternada de entrada.
O diodo retificador pode ser usado em corrente contínua? Não faz sentido técnico, já que sua função é converter CA em CC, atuando na entrada, antes da corrente contínua existir.
