Entenda o que é capacitor SMD, conheça os principais tipos, aplicações e critérios para escolher o componente adequado para cada circuito.
- O capacitor SMD é usado em circuitos compactos para filtragem, desacoplamento, armazenamento de energia e controle de ruídos.
- Capacitância, tensão, tolerância, dielétrico, tamanho e temperatura estão entre os principais critérios de escolha.
- Capacitores cerâmicos multicamada, de tântalo e eletrolíticos atendem necessidades diferentes dentro de projetos eletrônicos.
Resumo preparado pela redação.
O capacitor SMD está presente em grande parte dos equipamentos eletrônicos modernos. Pequeno e instalado diretamente sobre a superfície da placa, ele ajuda a reduzir o espaço ocupado pelos componentes sem abrir mão das funções elétricas necessárias ao circuito.
Celulares, computadores, fontes de alimentação, equipamentos industriais e sistemas de comunicação são alguns exemplos de produtos que podem utilizar esses capacitores.
Só que tamanho não é o único aspecto envolvido. Escolher o capacitor correto exige analisar as características elétricas do circuito, o ambiente de operação e o comportamento esperado do componente.
O que é capacitor SMD e como funciona?
SMD é a sigla para Surface Mount Device, ou dispositivo de montagem em superfície. Dessa forma, um capacitor SMD é projetado para ser instalado diretamente sobre as trilhas de uma placa de circuito impresso, sem a necessidade dos terminais longos encontrados em componentes convencionais do tipo PTH.
Essa característica facilita a montagem automatizada e permite desenvolver placas menores e com maior densidade de componentes. Por isso, a tecnologia SMD se tornou comum tanto em eletrônicos de consumo quanto em equipamentos industriais.
A função elétrica segue o princípio básico de um capacitor: armazenar temporariamente energia em um campo elétrico. Dependendo da posição no circuito, ele pode atuar no desacoplamento, filtragem, suavização de tensão ou acoplamento de sinais. Essas estão entre as aplicações tradicionais dos capacitores cerâmicos.
Na prática, dois capacitores visualmente semelhantes podem apresentar comportamentos bastante diferentes. Material, construção interna e especificações elétricas precisam ser considerados antes da substituição de um componente.
Quais são os principais tipos de capacitor SMD?
Existem diferentes tecnologias disponíveis. Cada uma apresenta características que podem torná-la mais adequada para determinada faixa de capacitância, frequência ou tensão.
Entre os tipos encontrados no mercado estão:

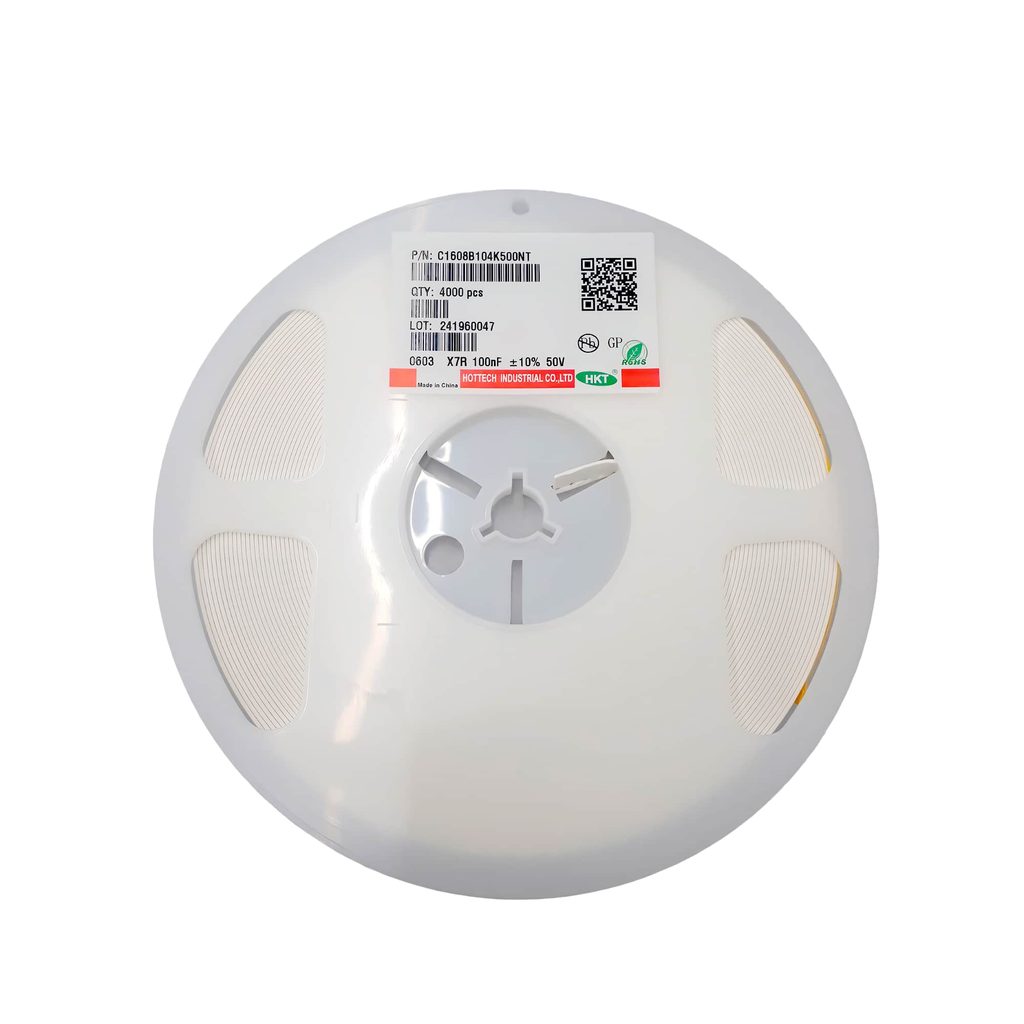

- Capacitor cerâmico multicamada (MLCC): compacto, sem polaridade e muito utilizado em desacoplamento, filtragem e circuitos de alta frequência. Sua construção em múltiplas camadas permite combinar pequenas dimensões e boa capacidade elétrica.
- Capacitor de tântalo SMD: costuma oferecer capacitâncias relativamente elevadas em dimensões reduzidas, mas possui polaridade e demanda atenção à tensão aplicada.
- Capacitor eletrolítico de alumínio SMD: utilizado principalmente quando o projeto requer capacitâncias maiores, especialmente em circuitos relacionados à alimentação.
- Capacitor de polímero: pode apresentar baixa resistência série equivalente, conhecida como ESR, característica interessante em determinadas linhas de alimentação.
Entre essas opções, os capacitores cerâmicos multicamada SMD ocupam um espaço importante em projetos que exigem miniaturização e operação em frequências elevadas. Comparativos técnicos mostram que MLCCs apresentam características favoráveis de ESR, dimensões e desempenho em alta frequência.
Onde o capacitor SMD é utilizado?
A aplicação depende da função elétrica esperada. Em uma mesma placa, é comum encontrar dezenas ou até centenas de capacitores trabalhando em pontos diferentes do circuito.
Algumas aplicações recorrentes são:
- Desacoplamento de circuitos integrados, ajudando a reduzir oscilações e ruídos próximos aos componentes;
- Filtragem de sinais e alimentação, atenuando determinadas frequências indesejadas;
- Suavização de tensão em circuitos de alimentação;
- Acoplamento de sinais, permitindo trabalhar determinados componentes de corrente alternada;
- Supressão de ruídos em equipamentos eletrônicos;
- Estabilização de linhas de alimentação em processadores, módulos e sistemas digitais.
Equipamentos industriais, dispositivos de consumo, sistemas automotivos, computadores e equipamentos de comunicação estão entre os segmentos que utilizam capacitores cerâmicos SMD.
O ponto central é relacionar a aplicação às características do componente. Um capacitor empregado para desacoplamento próximo a um circuito integrado pode exigir propriedades diferentes daquele utilizado na entrada de uma fonte.
Como escolher um capacitor SMD?
A escolha começa pelas especificações do projeto. Consultar somente a capacitância impressa na documentação do circuito pode levar a uma seleção inadequada.
Antes da compra, vale verificar:
- Capacitância: indica a capacidade nominal de armazenamento de carga e normalmente é expressa em pF, nF ou µF;
- Tensão nominal: deve ser compatível com a tensão presente no circuito e considerar uma margem adequada de operação;
- Tolerância: mostra quanto o valor real pode variar em relação à capacitância nominal;
- Temperatura de operação: precisa acompanhar as condições ambientais e térmicas do equipamento;
- Dielétrico: materiais e classes diferentes apresentam comportamentos distintos diante de temperatura e tensão;
- Encapsulamento: dimensões como 0402, 0603, 0805 e 1206 interferem no espaço ocupado e nas características disponíveis;
- ESR e ESL: tornam-se especialmente relevantes em aplicações de alimentação e alta frequência.
Também é importante observar a capacitância efetiva durante a operação. Capacitores cerâmicos de alta constante dielétrica, como determinados componentes X5R e X7R, podem sofrer redução de capacitância conforme a tensão DC aplicada.
A especificação nominal deve ser analisada junto das condições reais do circuito, principalmente em projetos nos quais estabilidade e precisão são fatores críticos.
Qual capacitância usar em um capacitor SMD?
Não existe um valor universal. A capacitância correta depende da função que o capacitor desempenhará, da frequência do circuito, da tensão aplicada e das recomendações previstas no projeto eletrônico.
Para desacoplamento, por exemplo, diferentes valores podem ser distribuídos próximos aos circuitos integrados. Já em linhas de alimentação, a necessidade de armazenamento de energia pode levar ao uso de capacitâncias maiores ou à combinação de diferentes tecnologias.
Também vale evitar substituições baseadas somente no valor em microfarads. Dois componentes de mesma capacitância nominal podem apresentar ESR, tolerância, resposta em frequência e comportamento térmico diferentes.
A ficha técnica do fabricante é a principal referência para conferir essas informações antes da especificação ou substituição.
Capacitor SMD tem polaridade?
Depende da tecnologia. Capacitores cerâmicos multicamada normalmente não possuem polaridade, o que facilita sua montagem na placa.
Já capacitores de tântalo e diversos eletrolíticos são polarizados. Nesse caso, os terminais positivo e negativo devem ser respeitados durante a montagem.
Essa diferença merece atenção principalmente em manutenção eletrônica. Identificar apenas as dimensões externas do componente pode não ser suficiente para determinar o substituto adequado.
Antes da troca, confira a tecnologia, capacitância, tensão nominal, encapsulamento e polaridade indicada pelo fabricante ou pelo projeto da placa.
Encontre capacitor SMD para diferentes projetos
Escolher o capacitor SMD adequado influencia diretamente o funcionamento e a confiabilidade de uma placa eletrônica. Capacitância, tensão nominal, dielétrico, temperatura, encapsulamento e características como ESR devem fazer parte da análise.
Para projetos novos ou manutenção, trabalhar com componentes de procedência conhecida também facilita a especificação e reduz problemas relacionados à incompatibilidade entre peças.
