Diferença entre potenciômetro linear e logaritmo

Potenciômetro linear e logaritmo, qual escolher? Veja a diferença real entre as curvas e acerte na aplicação.

Todo projetista de eletrônica já passou por isso. O potenciômetro chega, é instalado, e o controle simplesmente não responde como devia.

Na maioria das vezes, a causa não está no componente em si, mas na curva escolhida. Potenciômetro linear e logaritmo parecem intercambiáveis à primeira vista, só que não são.

Entender essa diferença é o que separa um ajuste fino e previsível de um controle frustrante, seja em um equalizador de áudio, em uma fonte ajustável ou em um sensor de posição.

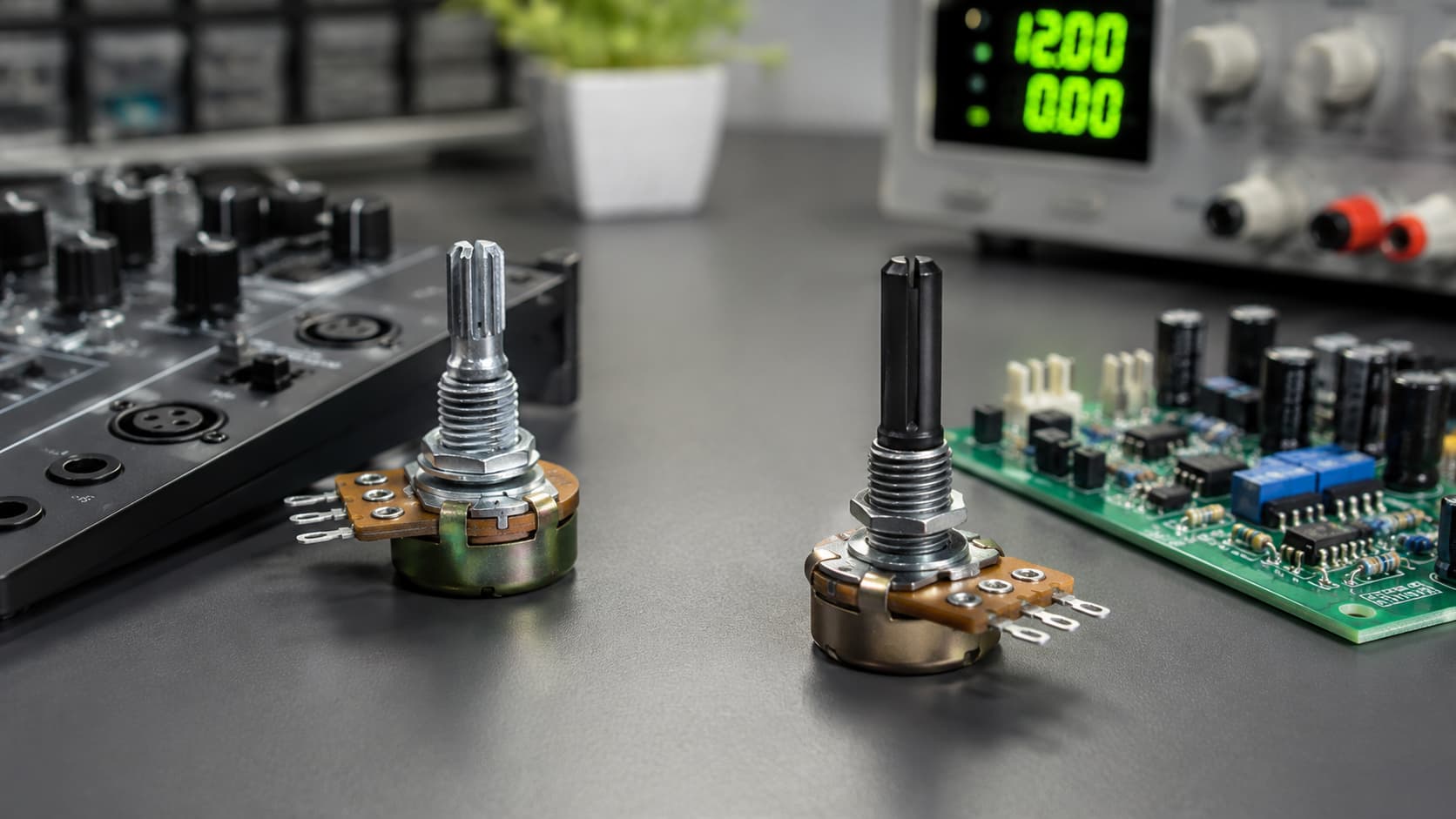

O que é um potenciômetro e como ele controla resistência

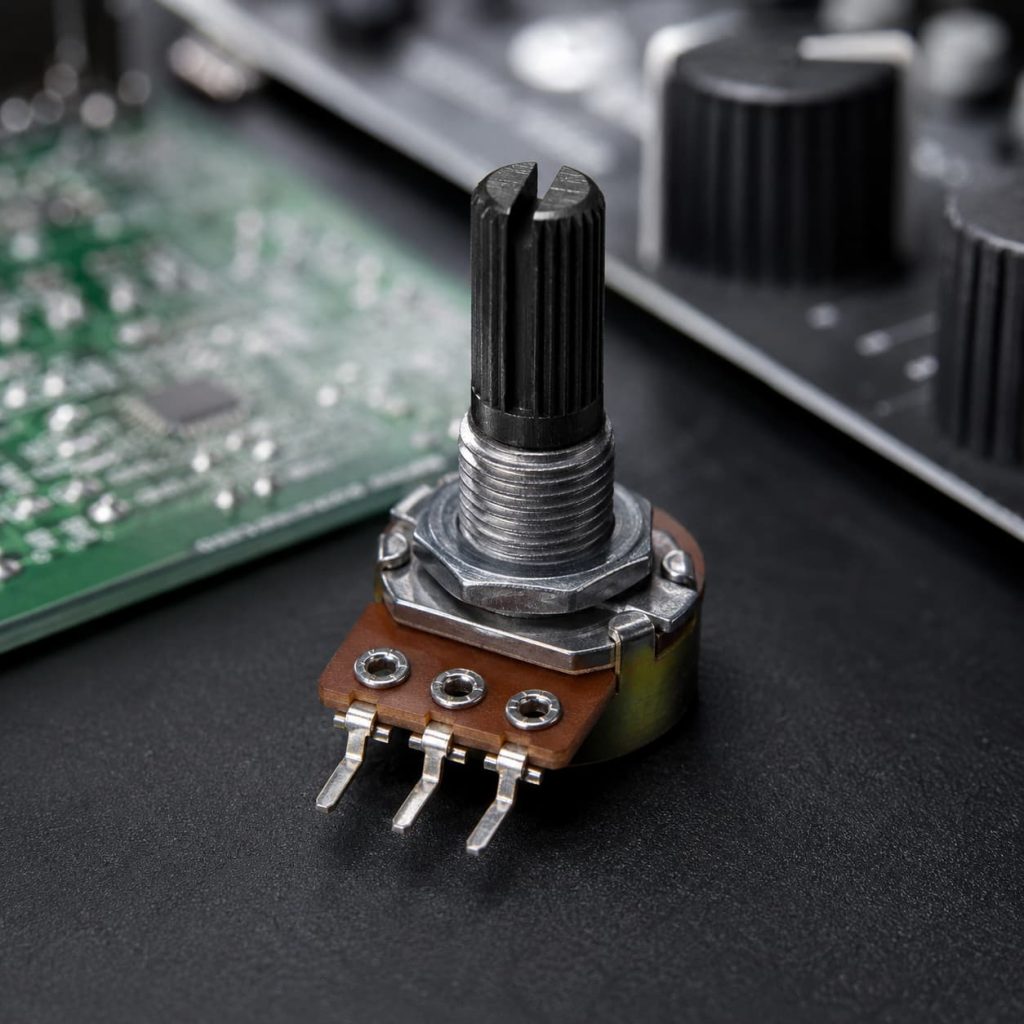

Um potenciômetro é basicamente um resistor variável de três terminais. Dois pontos fixos conectam às extremidades da trilha resistiva, e um terceiro, o cursor móvel (wiper), desliza sobre essa trilha.

Conforme o eixo gira, o cursor se desloca, e a resistência entre ele e um dos terminais fixos muda. Essa variação é o que permite controlar tensão, corrente ou sinal em um circuito.

A questão central é como essa resistência varia ao longo do curso. É exatamente aí que entra a diferença entre potenciômetro linear e logaritmo.

• Trilha linear (tipo B): a resistência cresce proporcionalmente ao ângulo de giro.
• Trilha logarítmica (tipo A): a resistência cresce seguindo uma curva exponencial.

Potenciômetro linear: como funciona a curva proporcional

No potenciômetro linear, identificado normalmente pela letra B no encapsulamento (B10K, B100K), a relação entre posição do eixo e resistência é direta.

Girar o eixo até a metade do curso resulta em aproximadamente 50% da resistência total. Girar 25% resulta em cerca de 25% da resistência. Essa previsibilidade é o grande trunfo desse tipo de componente.

Por isso, o potenciômetro linear é amplamente usado em:

• Controles de iluminação (dimmers), onde a variação de brilho precisa ser perceptivelmente uniforme.
• Fontes de tensão ajustável, em que o técnico precisa calcular valores intermediários com precisão.
• Instrumentação e medição, como sensores de posição angular ou linear.
• Circuitos de balanço (pan) em mixagem de áudio, onde a simetria entre canais é essencial.

A lógica matemática simples torna o potenciômetro linear previsível em cálculos de engenharia, especialmente quando o sinal de saída precisa ser proporcional à entrada mecânica.

• Fornecedor de componentes eletrônicos e semicondutores autorizados

Potenciômetro logarítmico: por que ele domina o controle de volume

Já o potenciômetro logarítmico, marcado geralmente com a letra A (A10K, A100K), segue uma curva exponencial de resistência.

Essa escolha não é arbitrária. O ouvido humano percebe intensidade sonora de forma logarítmica, não linear. Dobrar a potência elétrica de um sinal não faz o som parecer duas vezes mais alto, é necessário um salto muito maior de energia para essa percepção acontecer.

Se um potenciômetro linear fosse usado em um controle de volume, todo o ajuste perceptível de som ficaria concentrado nos primeiros graus de rotação do eixo, deixando o restante do curso praticamente sem efeito audível.

O potenciômetro logarítmico corrige essa distorção, distribuindo o ganho percebido de forma uniforme ao longo de todo o giro. Por isso ele é padrão em:

• Controles de volume em amplificadores, mixers e equipamentos de som.
• Equalizadores, onde o ajuste de graves, médios e agudos precisa soar gradual ao ouvido.
• Potenciômetros de guitarra e baixo, ajustando tom e volume com resposta natural.

Potenciômetro linear e logaritmo: como identificar e não errar na escolha

Na prática, confundir as curvas é mais comum do que parece, principalmente entre estudantes e hobbistas que estão montando os primeiros projetos.

Alguns pontos ajudam a evitar erro na hora da compra ou substituição:

• Verifique a letra gravada no corpo do componente (A para log, B para linear, e C, menos comum, para log inverso).
• Em datasheets, a curva costuma vir descrita como “audio taper” (log) ou “linear taper”.
• Quando o objetivo é percepção sensorial humana (som, brilho percebido), a tendência é logarítmico.
• Quando o objetivo é cálculo técnico direto (tensão, corrente, posição), a tendência é linear.

Essa distinção entre potenciômetro linear e logaritmo também impacta diretamente o resultado final do projeto, sobretudo em sistemas de áudio profissional, onde qualquer desvio na curva é percebido imediatamente pelo usuário final.

Para projetos que exigem repetibilidade e durabilidade, vale considerar linhas robustas como os potenciômetros PTK, que oferecem boa consistência de curva entre unidades, um detalhe que faz diferença em produção em escala.

• O que são tiristores e qual sua importância na eletrônica

Aplicações práticas em circuitos de áudio e instrumentação

Em projetos reais, misturar os dois tipos dentro do mesmo sistema é comum e correto, desde que cada aplicação receba a curva certa.

Um mixer de áudio, por exemplo, normalmente combina:

• Potenciômetros logarítmicos nos canais de volume mestre e de cada canal individual.
• Potenciômetros lineares nos controles de pan (balanço entre canais esquerdo e direito).

Já em uma fonte de bancada ajustável, o potenciômetro linear praticamente domina, porque o técnico precisa de relação direta entre o giro do eixo e a tensão de saída para calibrar com segurança.

Entender esse contexto de aplicação é o que evita retrabalho, prototipagem refeita e, em produção, lotes inteiros de placas com componente incorreto.

• Como escolher o melhor fornecedor de potenciômetros para máquinas industriais

Vale a pena trocar o tipo de potenciômetro em um projeto já pronto

Sim, e essa é uma dúvida recorrente entre quem está ajustando um equipamento de áudio antigo ou um pedal de efeito.

Trocar um potenciômetro linear por um logarítmico (ou vice-versa) é viável desde que o valor de resistência total (ohms) e o formato físico (eixo, encaixe, número de terminais) sejam compatíveis.

Essa troca costuma resolver problemas clássicos como “o volume só funciona nos primeiros graus do giro”, sintoma típico de curva trocada em equipamentos de áudio.

Perguntas frequentes sobre potenciômetro linear e logaritmo

Qual a diferença entre potenciômetro linear e logaritmo na prática? O linear varia a resistência proporcionalmente ao giro, o logarítmico segue uma curva exponencial adaptada à percepção sonora.

Como saber se um potenciômetro é linear ou log? Verifique a letra no corpo do componente, B indica linear e A indica logarítmico, ou consulte o datasheet do fabricante.

Potenciômetro linear serve para volume de som? Não é o ideal, o ajuste perceptível fica concentrado no início do curso, prejudicando o controle.

Pode usar potenciômetro logarítmico em dimmer de luz? Tecnicamente sim, mas o resultado visual pode parecer desproporcional, o linear é mais indicado.

Qual letra indica potenciômetro logarítmico inverso? A letra C costuma indicar a curva log inversa, menos comum no mercado nacional.

Trocar a curva do potenciômetro resolve problema de volume desbalanceado? Sim, na maioria dos casos esse é exatamente o sintoma de curva incompatível com a aplicação.

Acerte na curva certa para o seu próximo projeto

Dominar a diferença entre potenciômetro linear e logaritmo é o tipo de conhecimento técnico que evita retrabalho, melhora a experiência sonora de um equipamento e garante precisão em instrumentação.
